Descrizione

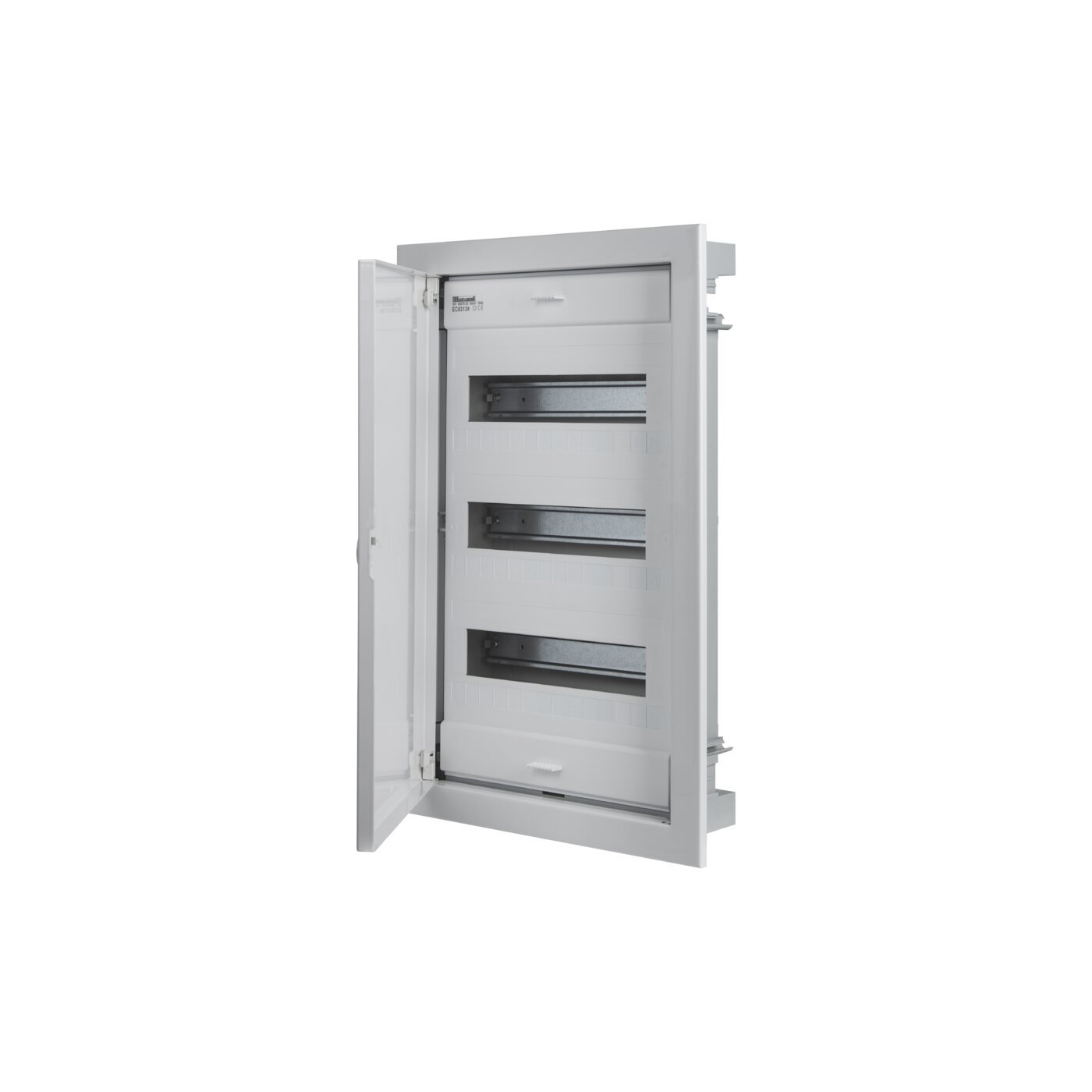

Centralino da incasso per pareti in muratura. Fondo prodotto in tecnopolimero antiurto a bassa emissione di fumi. Equipaggiato con bolla per un perfetto allineamento orizzontale. Design extrapiatto: sporgenza dal muro di soli 9 mm costanti. Portella interna per moduli DIN lucchettabile. Resistenza al calore anomalo fino a 650° C (GWT). Coperchio in metallo verniciato. Coperchio reversibile. Portello in metallo verniciato. Sistema di apertura centrale a scomparsa. Possibilità di installare la chiave di sicurezza a cilindro. Etichetta autoadesiva di identificazione circuiti in dotazione. Tappo di copertura per moduli non utilizzati in dotazione. Guida DIN in acciaio zincato montata su supporto estraibile e regolabile per un perfetto allineamento orizzontale. Prodotto in conformità alla norma EN 60670-1:2005, EN 60670-22:2013. Temperature durante l’installazione: minima –15°C, massima +60°C. Grado di protezione IP40.
Dimensioni esterne 368x568x93 mm
Profondità incasso 314x539x86,5 mm
36+6 moduli DIN (3×12)
4 morsettiere 2×25+14×16
Potenza dissipabile 90 W
Caratteristiche Tecniche
| Dimensioni | 368x568x93 mm |
|---|---|
| Morsettiere/fori | 4 – (2×25)+(14×16) |
| Potenza_dissipabile_(watt)_en_60670-24 | 90 |
Marchi
Norme
EN 60670-1
EN 60670-24
Barcode
8056351666855
Singola unità
1 NR
4.55 [kg]
| Altezza | 568 mm |
|---|---|
| Colore | Bianco |
| Numero RAL | 9003 |
| Larghezza | 368 mm |
| Profondità | 93 mm |
| Grado di protezione (IP) | IP40 |
| Tipo di montaggio | Incassato |
| Profondità interna | 84 mm |
| Esecuzione EMC | No |
| Numero di file | 3 |
| Numero moduli DIN | 42 |
| Tipo di copertura | Porta |
| Tipo di porta | Singolo |
| Coperchio/porta trasparente | No |
| Con serratura | No |
| Tipo di chiusura | Pulsante |
| Materiale del corpo | Plastica |
| Profondità di incasso | 84 mm |
| Altezza della parte incassata | 84 mm |
| Morsettiera di terra | Si |
| Morsettiera neutra | Si |
| Barra DIN | Si |
| Con piastra di montaggio | No |
| Possibilità di applicazione | No |
