Descrizione

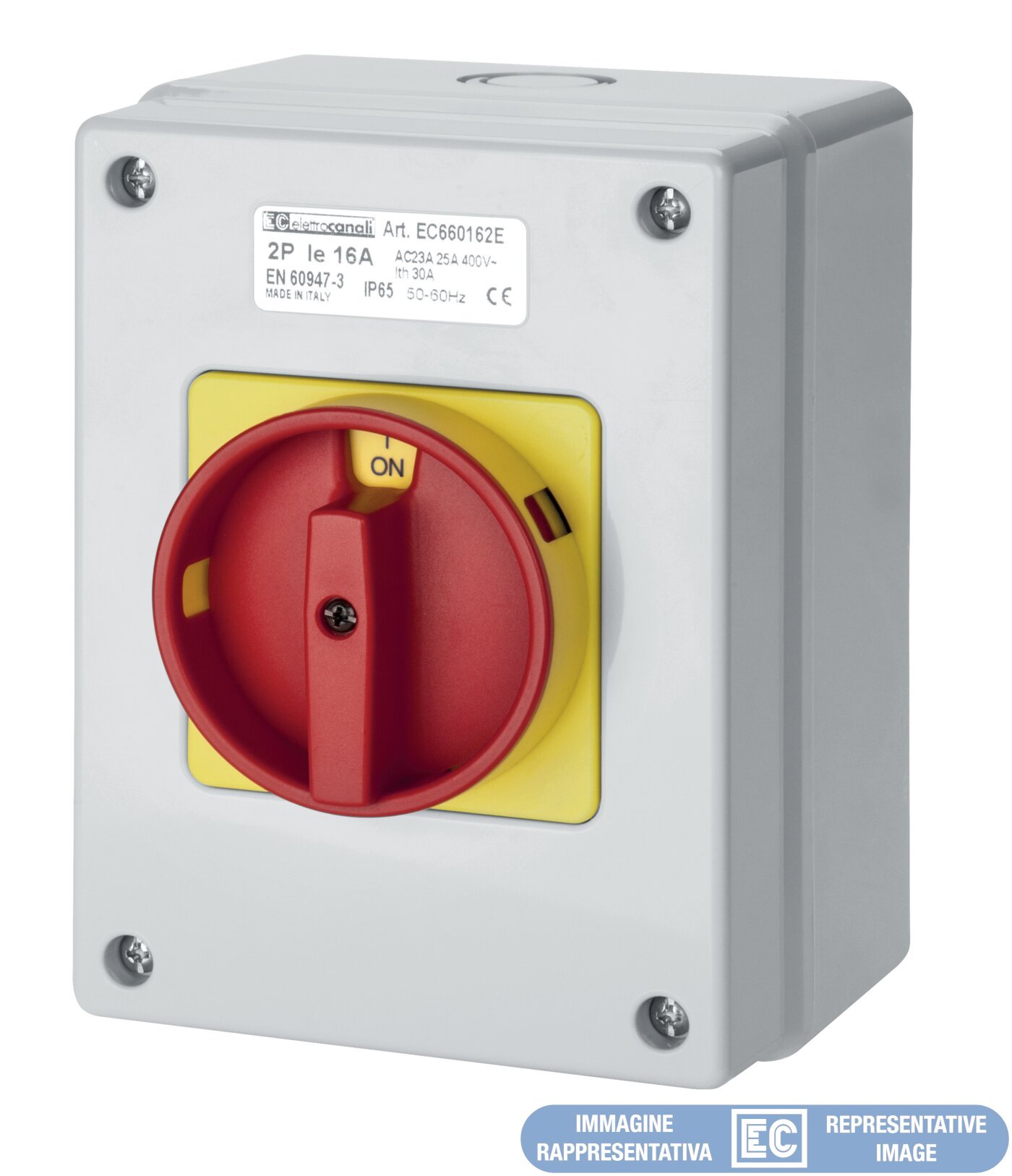

Interrutore di emergenza sezionatore. Manopola giallo/rossa. Cassetta in tecnopolimero ABS termoresistente antiurto senza alogeni con pareti lisce. Manopola lucchettabile (3 lucchetti), blocco coperchio in posizione “ON”, angolo di manovra 90°. Tensione nominale d'impiego Ue: 690V, tensione nominale d'isolamento Ui: 690V, 50/60 Hz. Durabilità meccanica 120 cicli ora: 100.000 cicli. Con morsetti passanti di terra e neutro. Resistenza al calore anomalo: fino a 650 °C (Glow Wire Test, norma IEC 60695-2-11). Prodotti conformi alla norme IEC947-3, EN60947-3, UL508. Doppio isolamento con tappi copriviti di fissaggio in dotazione. Dimensioni 205x155x125 mm.
3 Poli – 100A
Caratteristiche Tecniche
| Dimensioni | 205x155x125 |
|---|
Marchi
Norme
IEC947-3
EN60947-3
UL508
Barcode
8053676575770
Singola unità
1 NR
0.2×0.154×0.145 [m]
0.935 [kg]
8059307215466
Cartone
10 NR
0.605×0.4×0.35 [m]
9.35 [kg]
| Altezza | 205 mm |
|---|---|
| Larghezza | 155 mm |
| Profondità | 125 mm |
| Numero di poli | 3 |
| Esecuzione come interruttore principale | No |
| Esecuzione come interruttore di manutenzione/riparazione | No |
| Esecuzione come interruttore di sicurezza | Si |
| Esecuzione come dispositivo di arresto d'emergenza | No |
| Esecuzione come invertitore | No |
| Numero di interruttori | 1 |
| Max. tensione d'esercizio nominale Ue per AC | 690 V |
| Corrente nominale permanente Iu | 100 A |
| Corrente nominale permanente a AC-23, 400V | 67 A |
| Corrente nominale permanente per AC-21, 400 V | 100 A |
| Potenza d'esercizio nominale per AC-3, 400 V | 30 kW |
| Resistenza a corrente di breve durata Icw | 1500 A |
| Potenza d'esercizio nominale per AC-23, 400V | 37 kW |
| Potenza di interruzione a 400 V | 37 kW |
| Corrente di corto circuito nominale condizionale Iq | 10 kA |
| Numero di contatti ausiliari, normalmente chiusi | 0 |
| Numero di contatti ausiliari, normalmente aperto | 0 |
| Numero di contatti ausiliari, di scambio | 0 |
| Azionamento a motore opzionale | No |
| Azionamento a motore integrato | No |
| Sganciatore di tensione opzionale | No |
| Tipologia costruttiva dell'apparecchio | Apparecchio completo nell'alloggiamento |
| Adatto per fissaggio a pavimento | No |
| Adatto per fissaggio frontale a 4 fori | Si |
| Adatto per fissaggio frontale centrale | No |
| Adatto per montaggio distributore | No |
| Adatto per costruzione intermedia | No |
| Colore dell'elemento di azionamento | Rosso |
| Tipologia di azionamento | Manopola |
| Bloccabile | Si |
| Tipo di collegamento circuito elettrico principale | Serracavo |
| Con cablaggio preconfezionato | No |
| Grado di protezione (IP), lato frontale | IP65 |
| Tensione d'esercizio nominale | 230-690 V |
