Descrizione

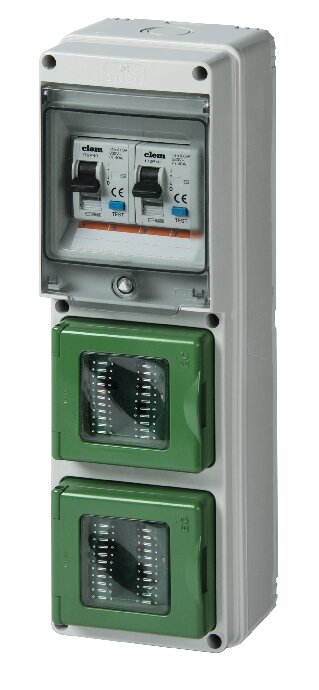

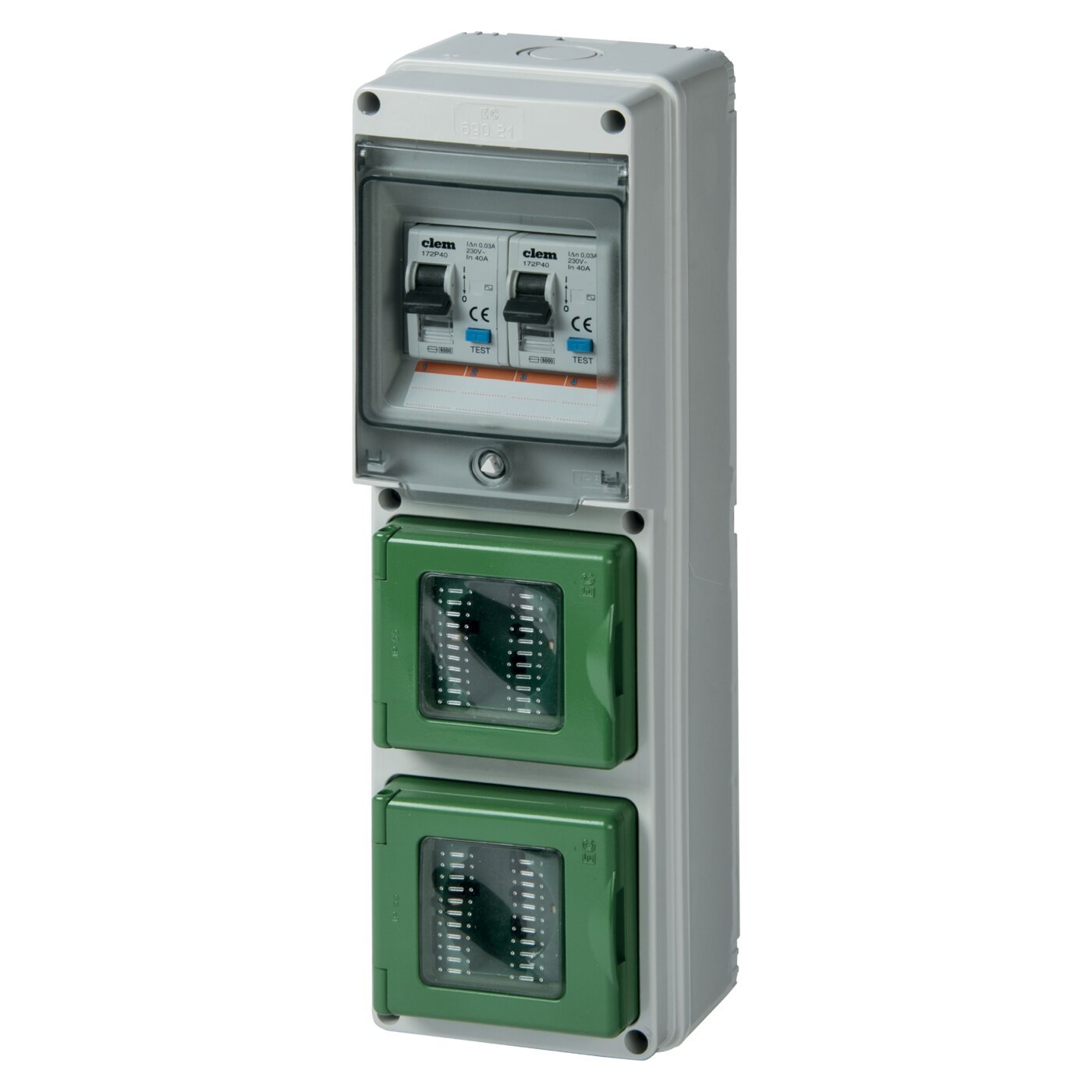

Quadro di distribuzione assemblato in serie tipo ASC docking station per e-bike. Realizzato in tecnopolimetro antiurto a base di ABS. Guida DIN in acciaio zincato. Pretranciature per ingresso tubi o cavi con passacavi, raccordi tubo o pressacavi di diverse dimensioni. Fornito di serie completo di tappi copriviti per realizzare il doppio isolamento. Chiusura portello con chiave triangolare in dotazione. Prodotto in conformità alle norme EN60670-1, EN 60670-24, EN 61439-1, EN 61439-4.
Installazione consigliata: mobile o semifissa. Utilizzo consigliato: in cantieri o in luoghi di lavoro temporaneo in cui ha accesso personale autorizzato e qualificato all'uso specifico del prodotto. Corredato con prese tipo bivalenti/Schuko P40. Dispositivo di protezione magnetotermica 6 kA. Dispositivo di protezione differenziale 30 mA tipo AC. Corrente nominale 16A. Grado di protezione IP44. Dimensioni 105x337x95 mm.
2x2P+T 220V~ 16A P40
2x Interruttore Differenziale Magnetotermico 2P 6A 30 mA
Potenza massima erogabile per presa 1,3 kW
Caratteristiche Tecniche
| Dispositivo_differenziale | 2x2P – 6A – 30 mA |
|---|---|
| Dispositivo_di_protezione_mt | combinato |
| Potenza_erogabile_per_presa | 1.3 kW |
| Prese_16a_2p+t | – |
| Prese_32a_2p+t | – |
| Prese_16a_3p+n+t | – |
| Prese_16a_3p+t | – |
| Prese_schuko/bivalente | 2 x P17/30 |
| Prese_32a_3p+t | – |
| Prese_32a_3p+n+t | – |
Marchi
Norme
EN 61439-1
EN 61439-4
Download
Barcode
8054382041429
Singola unità
1 NR
0.39×0.295×0.15 [m]
2.7 [kg]
| Potenza dissipata | 9 W |
|---|---|
| Tipo di corrente di guasto | AC |
| Grado di protezione (IP) | IP55 |
| Colore | Grigio |
| Larghezza | 105 mm |
| Altezza | 337 mm |
| Profondità | 95 mm |
| Materiale del corpo | Plastica |
| Materiale di contatto | CuZn |
| Trattamento superficiale | Non trattato |
| Esecuzione militare | No |
| Numero di prese con contatto di protezione CEE 7/3 (tipo F) | 4 |
| Numero di prese di corrente tipo standard Suisse a 13 | 0 |
| Numero di prese di corrente tipo standard Suisse a 15 | 0 |
| Numero di prese di corrente tipo standard Suisse a 23 | 0 |
| Numero di prese di corrente tipo standard Suisse a 25 | 0 |
| Tipo di collegamento alla rete | Altro |
| Protezione | Disgiuntore |
| Numero di prese standard danese (pin di messa a terra) | 0 |
| Presa CEE - 16 A | Senza |
| Presa CEE - 32 A | Senza |
| Presa CEE - 63 A | Senza |
| Presa CEE - 125 A | Senza |
| Altri elementi installati e/o spazi vuoti | 0 |
| Interruttore differenziale | Interruttore di perdita della terra con IFN 30 mA (standard) |
| Numero di interruttori miniaturizzati (MCB) | 2 |
| Alimentazione/possibilità di collegamento | 1 linea (derivazione) |
| Numero di poli collegamento alla rete | 3 |
| Ingresso cavo diametro | M25 |
| Manipolazione | Montaggio a parete |
