Descrizione

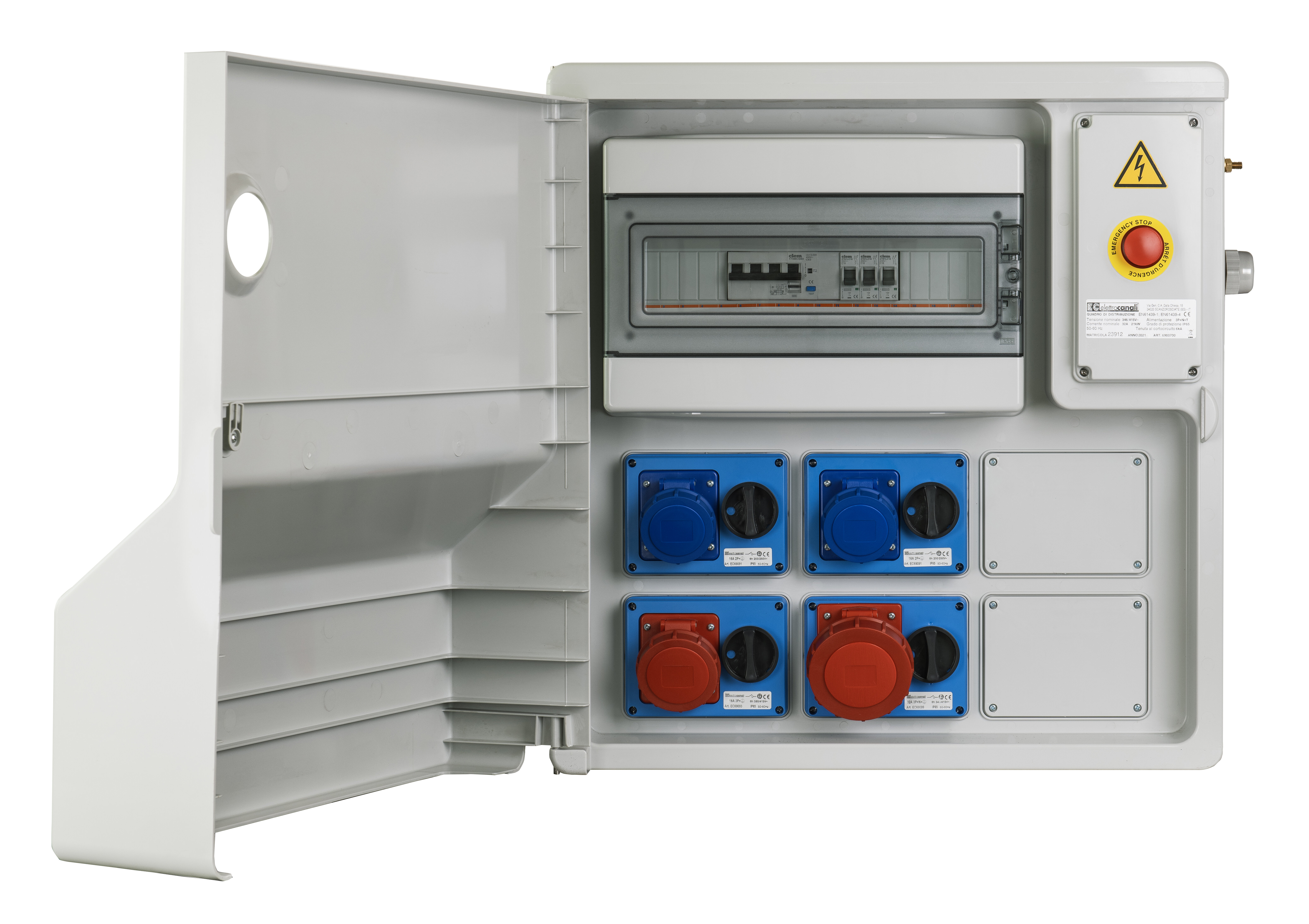

Quadro di distribuzione assemblato in serie tipo ASC. Realizzato in tecnopolimetro antiurto a base di ABS. Grado di resistenza agli urti IK09, adatto per impieghi gravosi. Guida DIN in acciaio zincato. Chiusura porta con chiave triangolare in dotazione. Serratura di sicurezza disponibile per la porta esterna. Protezioni magnetotermiche delle uscite in centralino equipaggiabile con serratura di sicurezza. Possibilità di fissaggio a parete con staffe incluse o su cavalletto metallico. Maniglie di trasporto integrate nella scocca. Base aperta per uscita cavi di collegamento. Funzionamento con spine inserite anche a porta chiusa. Angolo di apertura porta pari a 157°. Prodotto in conformità alle norme EN60670-1, EN 60670-24, EN 61439-1, EN 61439-4.

Installazione consigliata: mobile o semifissa. Utilizzo consigliato: in cantieri o in luoghi di lavoro temporaneo in cui ha accesso personale autorizzato e qualificato all'uso specifico del prodotto. Corredato con prese tipo EN 60309 interbloccate orizzontali senza base fusibili. Dispositivo di protezione magnetotermica 6 kA. Dispositivo di protezione differenziale 30 mA tipo AC. Pulsante di emergenza illuminato (spia presenza tensione) e bobina di sgancio. Nodo di terra esterno cablato. Corrente nominale 63A. Grado di protezione IP65. Dimensioni 677x658x288 mm.

2x2P+T 220V~ 16A IP65

1x3P+T 380V~ 16A IP65

1x3P+T 380V~ 32A IP65

1x Interruttore Generale Differenziale Magnetotermico 4P 63A 30 mA

2x Interruttore Magnetotermico 2P 16A

1x Interruttore Magnetotermico 3P 16A

1x Interruttore Magnetotermico 3P 32A

Alimentazione con morsettiera 16 mmq

Potenza massima erogabile 38,7 kW
