Descrizione

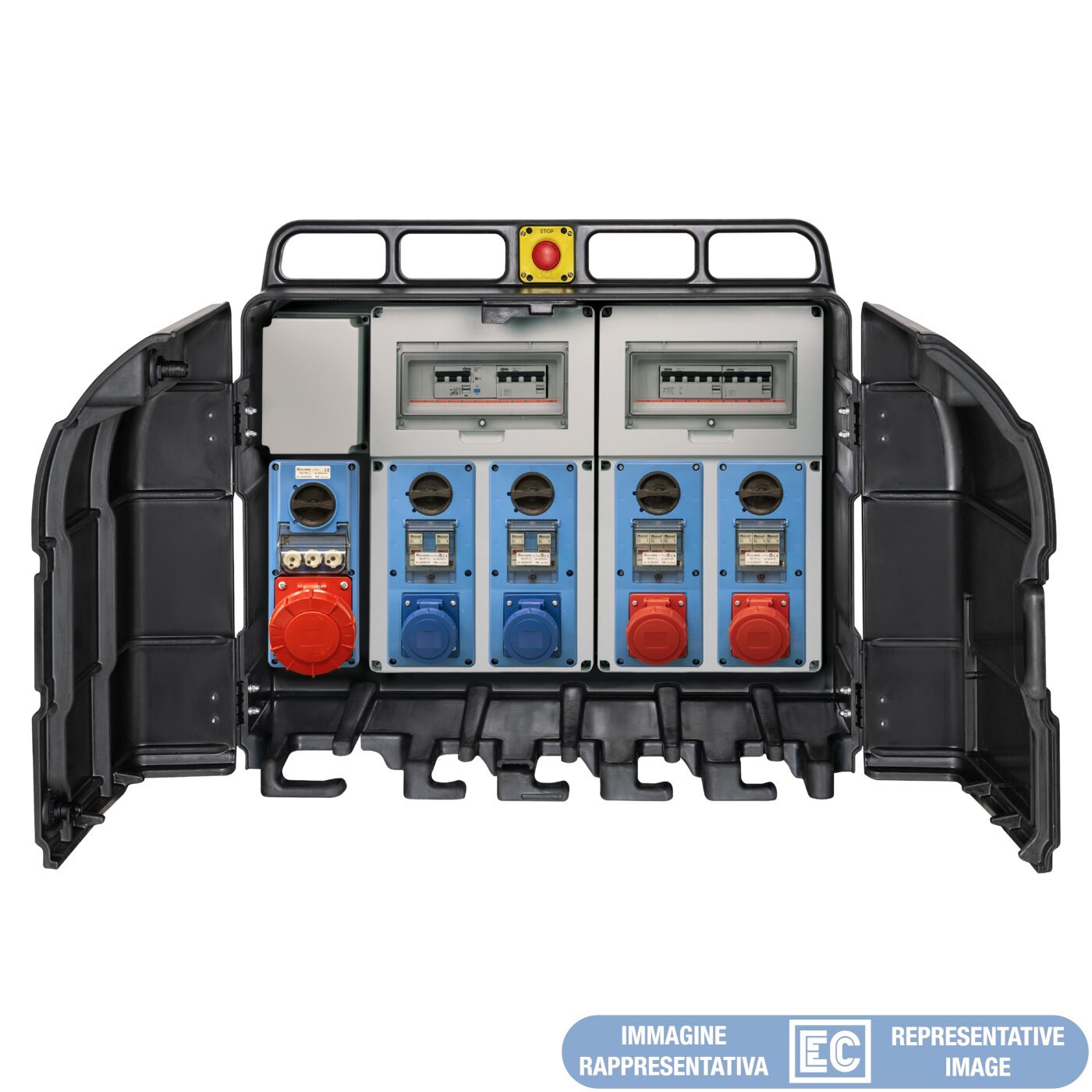

Quadro di distribuzione assemblato in serie tipo ASC. Realizzato in tecnopolimetro bicomponente antiurto. Grado di resistenza agli urti IK10, adatto per impieghi gravosi. Guida DIN in acciaio zincato. Chiusura porta doppia con chiave triangolare in dotazione. Protezioni magnetotermiche delle uscite in centralino con serratura a triangolo, chiave in dotazionie. Possibilità di fissaggio a parete con staffe metalliche o su cavalletto metallico. Maniglie di trasporto integrate nella scocca. Base aperta per uscita cavi di collegamento. Funzionamento con spine inserite anche a porta chiusa. Angolo di apertura porte pari a 180°. Prodotto in conformità alle norme EN60670-1, EN 60670-24, EN 61439-1, EN 61439-4.

Installazione consigliata: mobile o semifissa. Utilizzo consigliato: in cantieri o in luoghi di lavoro temporaneo in cui ha accesso personale autorizzato e qualificato all'uso specifico del prodotto. Corredato con prese tipo EN 60309 interbloccate verticali con base fusibili. Fusibili tipo gG 10,3×38, 15×36 x 63A, non forniti. Dispositivo di protezione magnetotermica 63-80-100-125A. Dispositivo di protezione differenziale 30 mA tipo AC. Pulsante di emergenza con ripristino a rotazione e bobina di sgancio. Nodo di terra esterno cablato. Corrente nominale 125A. Grado di protezione IP65. Dimensioni 870x720x375 mm.

1x2P+T 220V~ 16A IP65

2x3P+T 380V~ 16A IP65

1x3P+T 380V~ 32A IP65

1x3P+T 380V~ 63A IP65

1x Interruttore Generale Magnetotermico 4P 125A 10kA

1x Interruttore Differenziale 4P 63A 30 mA

1x Interruttore Differenziale 4P 80A 30 mA

Alimentazione con spina fissa 3P+N+T 380V~ 125A IP67

Potenza massima erogabile 73,0 kW
