Descrizione

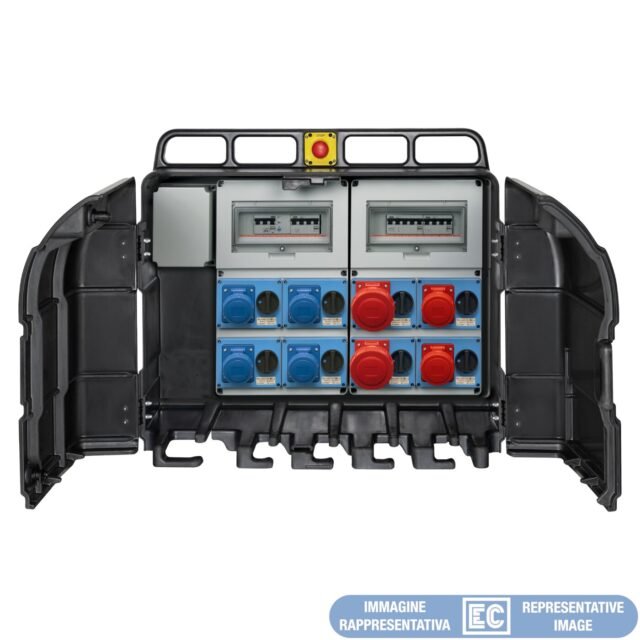

Quadro di distribuzione assemblato in serie tipo ASC. Realizzato in tecnopolimetro bicomponente antiurto. Grado di resistenza agli urti IK10, adatto per impieghi gravosi. Guida DIN in acciaio zincato. Chiusura porta doppia con chiave triangolare in dotazione. Protezioni magnetotermiche delle uscite in centralino con serratura a triangolo, chiave in dotazionie. Possibilità di fissaggio a parete con staffe metalliche o su cavalletto metallico. Maniglie di trasporto integrate nella scocca. Base aperta per uscita cavi di collegamento. Funzionamento con spine inserite anche a porta chiusa. Angolo di apertura porte pari a 180°. Prodotto in conformità alle norme EN60670-1, EN 60670-24, EN 61439-1, EN 61439-4.
Installazione consigliata: mobile o semifissa. Utilizzo consigliato: in cantieri o in luoghi di lavoro temporaneo in cui ha accesso personale autorizzato e qualificato all'uso specifico del prodotto. Corredato con prese tipo EN 60309 interbloccate orizzontali senza base fusibili. Presa da 63A interbloccata verticale con base fusibili gG15x36, fusibili non forniti. Dispositivo di protezione magnetotermica 125A. Dispositivo di protezione differenziale 30 mA tipo AC. Pulsante di emergenza con ripristino a rotazione e bobina di sgancio. Nodo di terra esterno cablato. Pressacavo M40. Corrente nominale 125A. Grado di protezione IP65. Dimensioni 870x720x375 mm.
2x2P+T 220V~ 16A IP65
2x3P+T 380V~ 16A IP65
2x3P+N+T 380V~ 16A IP65
1x3P+T 380V~ 32A IP65
1x3P+N+T 380V~ 32A IP65
1x3P+N+T 380V~ 63A IP65

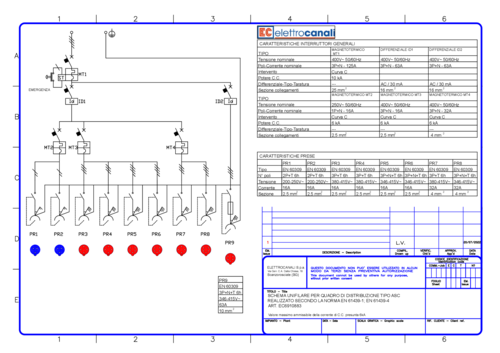

1x Interruttore Generale Magnetotermico 4P 125A 10kA
2x Interruttore Differenziale 4P 63A 30 mA
1x Interruttore Magnetotermico 2P 16A 6kA
1x Interruttore Magnetotermico 4P 16A 6kA
1x Interruttore Magnetotermico 4P 32A 6kA
Alimentazione con morsettiera 35 mmq
Potenza massima erogabile 75,0 kW
Caratteristiche Tecniche
| Dispositivo_differenziale | 2x63A |
|---|---|
| Prese_32a_2p+t | – |
| Protezione_uscite_mt_16a | 1x2P – 1x4P |
| Protezione_uscite_mt_32a | 1x4P |
| Shuko_bivalente_16a_2p+t | – |
Marchi
Norme
EN 61439-1
EN 61439-4
Barcode
8054382042853
Singola unità
1 NR
1.025×0.395×0.74 [m]
35 [kg]
| Tipologia | Armadio distributore terminale |
|---|---|
| Altezza | 720 mm |
| Larghezza | 870 mm |
| Profondità | 375 mm |
| Grado di protezione (IP) | IP65 |
| Materiale del corpo | Plastica |
| Tensione nominale | 400 V |
| Corrente nominale | 125 A |
| Potenza allacciata | 75 kW |
| Numerodi prese CEE (IEC 60309) 16 A / 24 V / 2P (L, N) | 0 |
| Numerodi prese CEE (IEC 60309) 16 A / 230 V / 3P (L, N, PE) | 2 |
| Numero di prese CEE (IEC 60309) 16 A / 230 V / 5P (1, 2, 3, N, PE) | 0 |
| Numerodi prese CEE (IEC 60309) 16 A / 400 V / 4P (1, 2, 3, PE) | 2 |
| Numero di prese CEE 16 (IEC 60309) 16 A/400 V/5 poli | 2 |
| Numero di prese CEE (IEC 60309) 32 A / 230 V / 4P (1, 2, 3, PE) | 0 |
| Numero di prese CEE (IEC 60309) 32 A/400 V/4 P (1, 2, 3, PE) | 1 |
| Numero di prese CEE 32 (IEC 60309) 32 A/400 V/5 poli | 1 |
| Numero di prese CEE (IEC 60309) 63 A / 230 V / 4P (1, 2, 3, PE) | 0 |
| Numero di prese CEE 63 (IEC 60309) 63 A/400 V/5 poli | 1 |
| Numero di prese CEE (IEC 60309) 125 A / 230 V / 4P (1, 2, 3, PE) | 0 |
| Numero di prese di corrente CEE (IEC 60309) 125A / 400 V / 5P (1, 2, 3, N, PE) | 0 |
| Numero di prese con contatto di protezione CEE 7/3 (tipo F) | 0 |
| Numero di prese di corrente tipo standard Suisse a 13 | 0 |
| Numero di prese di corrente tipo standard Suisse a 15 | 0 |
| Numero di prese di corrente tipo standard Suisse a 23 | 0 |
| Numero di prese di corrente tipo standard Suisse a 25 | 0 |
| Numero di campi del contatore | 0 |
| Interruttore principale | Altro |
| Corrente nominale dell'interruttore principale | 125 A |
| Numero di poli interruttore principale | 4 |
| Numero di interruttori miniaturizzati (MCB) | 3 |
| Tipo di corrente di guasto | Altro |
| Numero di disgiuntori differenziali 10 mA | 0 |
| Numero di interruttori differenziali 30 mA | 2 |
| Numero di interruttori differenziali 100 mA | 0 |
| Numero di interruttori differenziali 300 mA | 0 |
| Pulsante di arresto di emergenza | Si |
| Secondo la normativa EN 61439-4 | Si |
