Descrizione

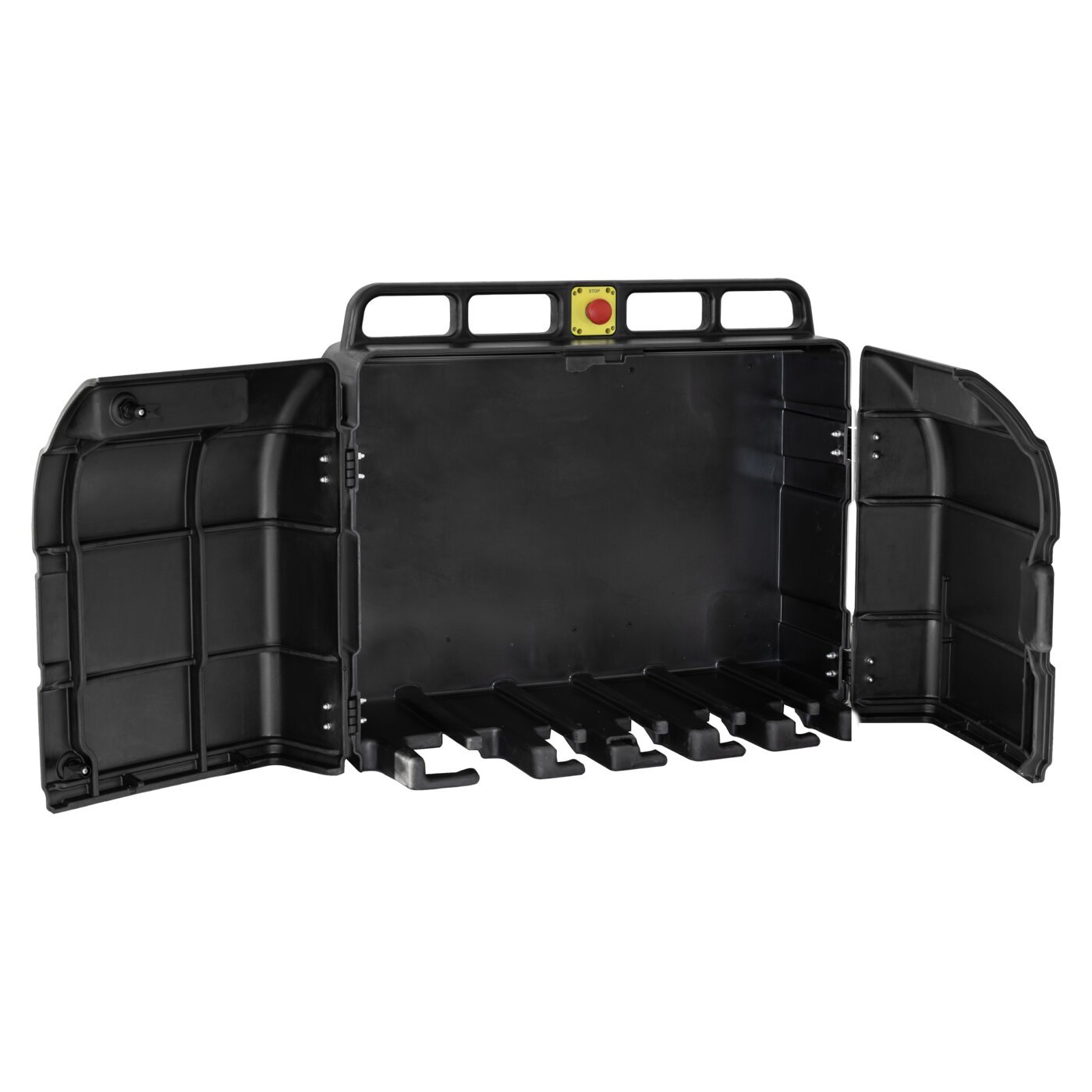

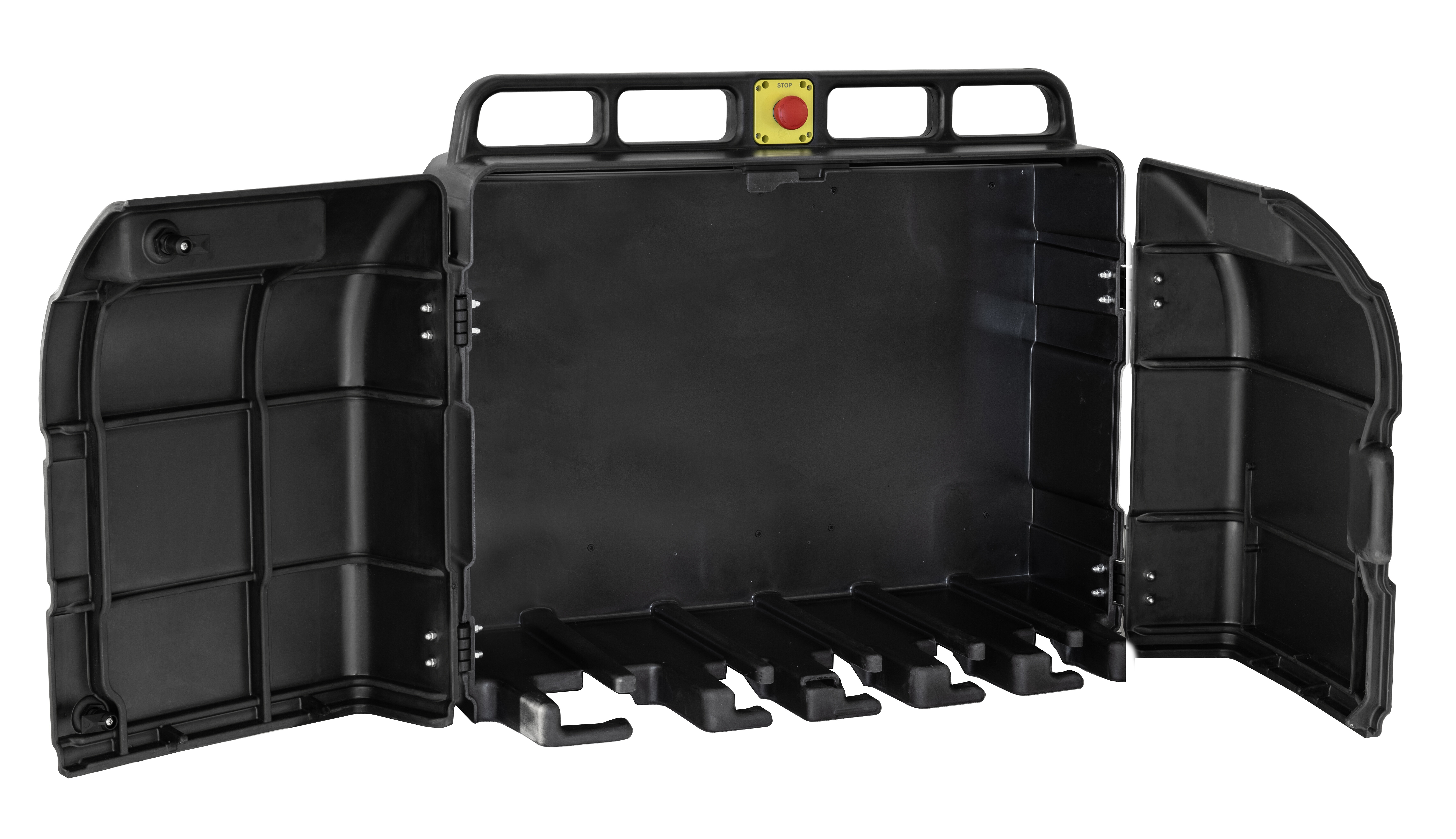

Quadro di distribuzione assemblato in serie tipo ASC. Realizzato in tecnopolimetro bicomponente antiurto. Grado di resistenza agli urti IK10, adatto per impieghi gravosi. Guida DIN in acciaio zincato. Chiusura porta doppia con chiave triangolare in dotazione. Protezioni magnetotermiche delle uscite in centralino con serratura a triangolo, chiave in dotazionie. Possibilità di fissaggio a parete con staffe metalliche o su cavalletto metallico. Maniglie di trasporto integrate nella scocca. Base aperta per uscita cavi di collegamento. Funzionamento con spine inserite anche a porta chiusa. Angolo di apertura porte pari a 180°. Prodotto in conformità alle norme EN60670-1, EN 60670-24, EN 61439-1, EN 61439-4.
Installazione consigliata: mobile o semifissa. Utilizzo consigliato: in cantieri o in luoghi di lavoro temporaneo in cui ha accesso personale autorizzato e qualificato all'uso specifico del prodotto. Quadro da cantiere vuoto completo di pulsante di emergenza con ripristino a rotazione, pressacavo M40, serrature standard. Corrente nominale 125A. Grado di protezione IP65. Dimensioni 870x720x375 mm.
Marchi
Norme
EN 61439-1
EN 61439-4
Barcode
8033954872364
Singola unità
1 NR
1.025×0.395×0.74 [m]
19 [kg]
| Corrente nominale | 125 A |
|---|---|
| Tipo di corrente di guasto | Altro |
| Grado di protezione (IP) | IP65 |
| Larghezza | 870 mm |
| Altezza | 720 mm |
| Profondità | 375 mm |
| Tipologia | Armadio distributore terminale |
| Materiale del corpo | Plastica |
| Numero di prese con contatto di protezione CEE 7/3 (tipo F) | 0 |
| Numero di prese di corrente tipo standard Suisse a 13 | 0 |
| Numero di prese di corrente tipo standard Suisse a 15 | 0 |
| Numero di prese di corrente tipo standard Suisse a 23 | 0 |
| Numero di prese di corrente tipo standard Suisse a 25 | 0 |
| Numero di interruttori miniaturizzati (MCB) | 0 |
| Tensione nominale | 400 V |
| Numerodi prese CEE (IEC 60309) 16 A / 24 V / 2P (L, N) | 0 |
| Numerodi prese CEE (IEC 60309) 16 A / 230 V / 3P (L, N, PE) | 0 |
| Numero di prese CEE (IEC 60309) 16 A / 230 V / 5P (1, 2, 3, N, PE) | 0 |
| Numerodi prese CEE (IEC 60309) 16 A / 400 V / 4P (1, 2, 3, PE) | 0 |
| Numero di prese CEE 16 (IEC 60309) 16 A/400 V/5 poli | 0 |
| Numero di prese CEE (IEC 60309) 32 A / 230 V / 4P (1, 2, 3, PE) | 0 |
| Numero di prese CEE (IEC 60309) 32 A/400 V/4 P (1, 2, 3, PE) | 0 |
| Numero di prese CEE 32 (IEC 60309) 32 A/400 V/5 poli | 0 |
| Numero di prese CEE (IEC 60309) 63 A / 230 V / 4P (1, 2, 3, PE) | 0 |
| Numero di prese CEE 63 (IEC 60309) 63 A/400 V/5 poli | 0 |
| Numero di prese CEE (IEC 60309) 125 A / 230 V / 4P (1, 2, 3, PE) | 0 |
| Numero di prese di corrente CEE (IEC 60309) 125A / 400 V / 5P (1, 2, 3, N, PE) | 0 |
| Numero di campi del contatore | 0 |
| Interruttore principale | Senza |
| Numero di poli interruttore principale | 0 |
| Numero di disgiuntori differenziali 10 mA | 0 |
| Numero di interruttori differenziali 30 mA | 0 |
| Numero di interruttori differenziali 100 mA | 0 |
| Numero di interruttori differenziali 300 mA | 0 |
| Pulsante di arresto di emergenza | Si |
| Secondo la normativa EN 61439-4 | Si |
