Descrizione
Quadro di distribuzione per installazione di apparecchi modulari e prese industriali. Realizzato in tecnopolimetro antiurto a base di ABS. Guida DIN in acciaio zincato montata sul fondo e regolabile in profondità. Pretranciature per ingresso tubi o cavi con passacavi, raccordi tubo o pressacavi di diverse dimensioni. Fornito di serie completo di tappi copriviti per realizzare il doppio isolamento. Coperchio incernierato. Chiusura portello con chiave triangolare in dotazione. Flange cieche in dotazione. Prodotto in conformità alle norme EN60670-1, EN 60670-24.

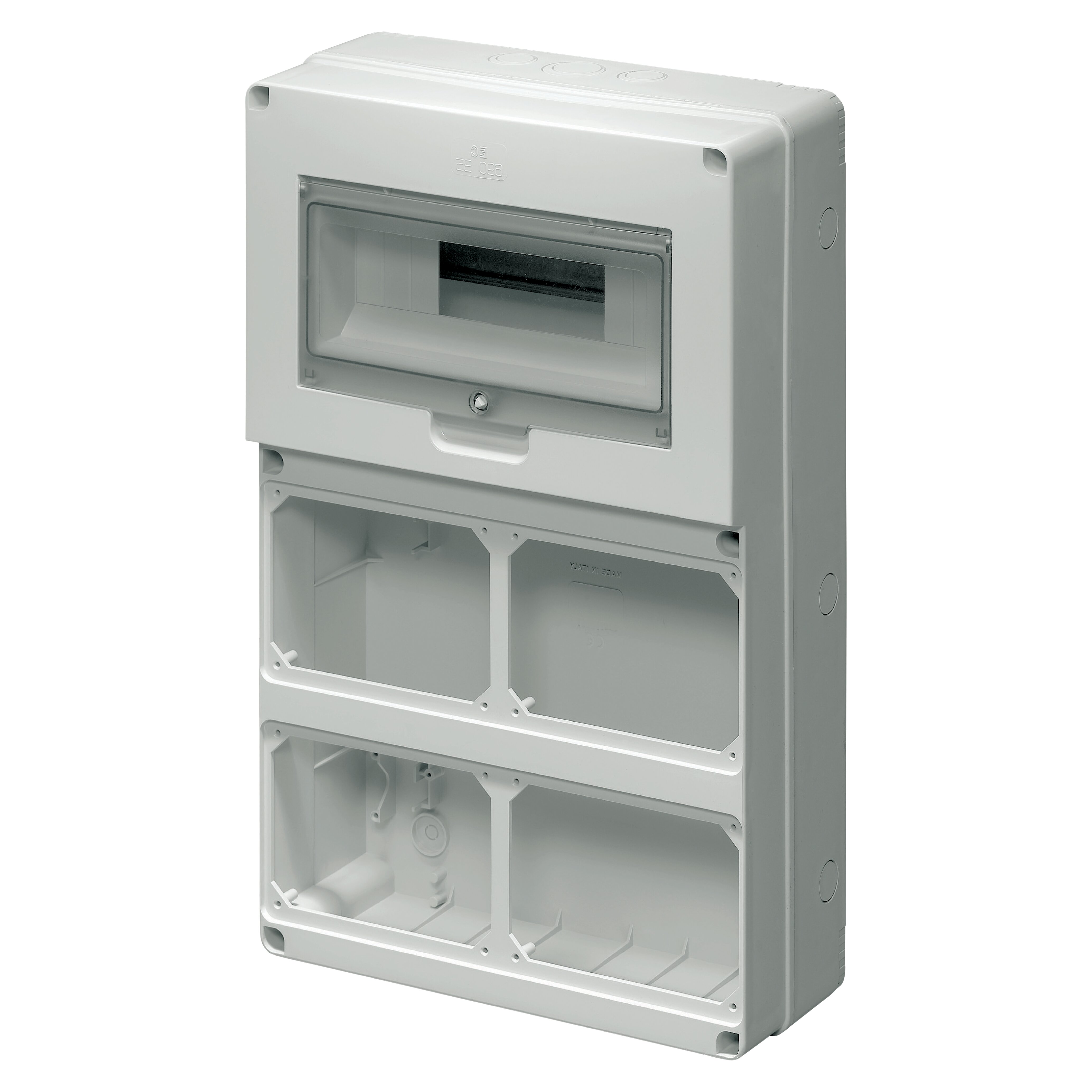

Modello flangiato per 4 prese interbloccate orizzontali senza base fusibili 16/32A con flangia 155×115 mm e interassi di fissaggio 138×98 mm. Dimensioni 320x510x135 mm. 12 moduli DIN. Potenza dissipabile 24 W.
Caratteristiche Tecniche
| Potenza_dissipabile_(watt)_en_60670-24 | 24 W |
|---|---|
| Prese_32a_2p+t | – |
| Prese_16a_3p+n+t | – |
Marchi
Norme
EN 60670-1
EN 60670-24
Download
Disegni
Barcode
8032793874454
Singola unità
1 NR
0.325×0.515×0.15 [m]
3 [kg]
| Tipo di montaggio | A parete |
|---|---|
| Grado di protezione (IP) | IP65 |
| Numero moduli DIN | 12 |
| Colore | Grigio |
| Larghezza | 320 mm |
| Altezza | 510 mm |
| Profondità | 135 mm |
| Larghezza di montaggio | 314 mm |
| Numero RAL | 7035 |
| Resistente ai raggi UV | Si |
| Tipo di copertura | Coperchio |
| Esecuzione coperchio | Con taglio |
| Tipo di porta | EV000426 |
| Coperchio/porta trasparente | Si |
| Con serratura | Si |
| Profondità interna | 110 mm |
| Numero di file | 1 |
| Possibilità di applicazione | Si |
| Materiale del corpo | Plastica |
| Con piastra di montaggio | No |
| Segnale di passaggio porta | No |
| Tipo di chiusura | Triangolare |
| Morsettiera di terra | No |
| Morsettiera neutra | No |
| Barra DIN | Si |
| Esecuzione EMC | No |
